• Permet d’alimenter et de superviser 8 modules de transmission RF adaptés
  • Peut recevoir 2 modules d’alimentation redondante en cassette rackable
  • Peut recevoir 1 module de supervision centralisée

Description

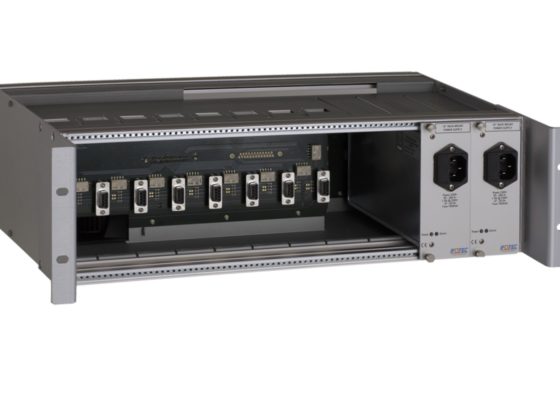

Le rack 19’’ 3U permet de recevoir, d’alimenter et de superviser 8 modules de transmission RF IFOTEC adaptés à cette référence de châssis.

Les modules de transmission et les 2 modules d’alimentation s’insèrent en face avant du rack.

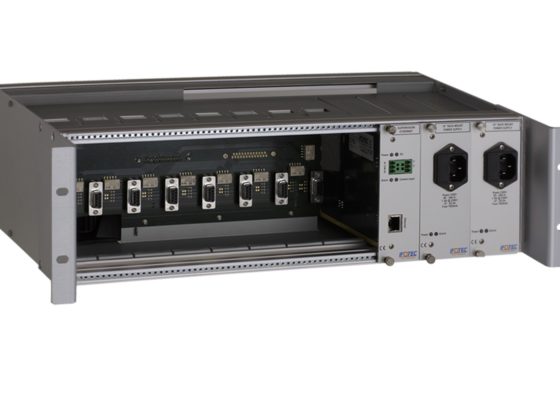

Un emplacement est réservé pour accueillir un module de supervision. Il permet de contrôler le fonctionnement des modules et d’accéder aux paramètres de réglage.

La connectique et l’alimentation se trouvent en  face arrière. Des contacts d’alarmes libres de potentiel sont implantés pour chaque cassette.

Le rack FCTO se fixe dans une baie au format 19 pouces.

Cet équipement est parfaitement adapté pour la centralisation de modules de transmission RF.

Haut de page

Points clés

Cet équipement est parfaitement adapté pour :

  • La centralisation de modules de transmission RF.
  • Emplacements pour 8 modules de fonctions RF/fibre, 7 TE. Accès RF et fibre en face avant.
  • Emplacements pour 2 cassettes d’alimentation en redondance 10 TE. Accès d’alimentation en face avant.
  • Emplacement pour un module de supervision centralisée ICDP 04R 00S-RF.
  • Contacts d’alarme en face arrière pour les modules RF, d’alimentation et de supervision
Haut de page

Plateforme de téléchargement

Retrouvez ci-dessous tous les documents techniques et les fichiers disponibles pour ce produit :

ACCES TELECHARGEMENT  >>

Haut de page

Références produits & accessoires

Références produits
Référence Désignation Alimentation Qt.
FCTO07110S-RF Rack 19'' 3U pour cassettes gamme RF - 8 slots 7TE Module FCKS ou FCKM à rajouter
Accessoires
Référence Désignation Alimentation Qt.
FCKS20320S-RF Alimentation pour rack FCTO pour applications RF/Fibre 230VAC
FCKM40320S-RF Alimentation pour rack FCTO par source de tension 48VDC Par tension continue
