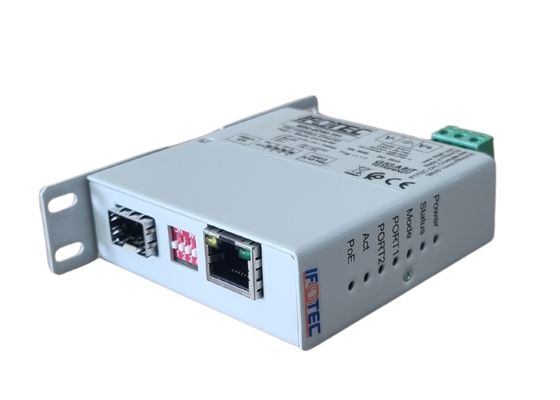

Mini Giga PoE ++ 90W Ethernet / Fibre
Convertisseur de média Ethernet Gigabit PoE++ industriel et durci 100/1000Mbps - 1 port RJ45 et 1 port SFP
- Boitier miniature facilement intégrable en coffret
- 1 port Gigabit PoE++ de 90W
- 1 port Gigabit sur module SFP
- Configuration manuelle du port SFP en 100 Mbps ou 1 Gbps
- Fonctions OPC «Optical PoE Control», FEF et LFP
- Alimentation 44 à 57 VDC
- Environnement sévère (-40 à +75°C) - Environnement Ferroviaire, norme rail EN 50121-4
Description
Mini Giga PoE++90W est un convertisseur de média durci qui permet une transmission Gigabit Ethernet sur une fibre ou deux fibres optiques via l’insertion d’un SFP, en convertissant les signaux Ethernet du port électrique vers le port SFP et inversement.
Convertisseur de média Gigabit Ethernet PoE compatible 100 Mbps
- 1 port RJ45 PoE++ 100/1000 Mbps, compatible avec les normes IEEE 802.3af (PoE), IEEE 802.3at (PoE+) et IEEE 802.3bt type 3 et 4 (PoE++).
Ce port RJ45 PoE++ type PSE (Power Supply Equipment) peut fournir jusqu’à 90W à un équipement PoE PD (Powered Device). - 1 port SFP 100/1000 Mbps. Consultez notre large gamme de SFP .
Le port SFP du convertisseur ajuste automatiquement son débit à 100 Mbps ou 1 Gbps en fonction des données DDMI fournies par le module SFP. Un mode de configuration forcée est également disponible via l’activation d’un interrupteur DIP en face avant du boîtier. Le débit est synchronisé et identique sur les ports Ethernet et SFP.
Fonctionnalités avancée
Le module Mini Giga PoE++ 90W intègre trois modes de gestion avancés configurables par deux autres interrupteurs DIP pour garantir un fonctionnement optimal et faciliter le diagnostic des liaisons.
- OPC (Optical PoE Control) : Contrôle l’alimentation PoE en fonction de l’état de la liaison optique.
- FEF (Far-End Fault) : En cas d’une défaillance sur un des liens optiques.
- LFP (Link Fault Pass-Through) : En cas d’une défaillance sur d’un des liens cuivre.
Facile à installer et à utiliser
- Son boîtier miniature (105 x 25 x 77.5 mm) et robuste (aluminium peint) lui permet de s’intégrer dans des logements réduits
- Mini Giga peut facilement se fixer dans des ensembles électroniques (coffret équipés) destinés, par exemple, à la vidéo protection à base de caméras IP

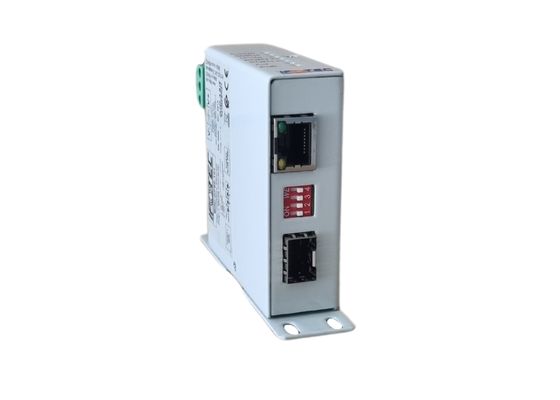

- Le port RJ45, le port SFP et le dipswitch sont situés sur la même face pour faciliter le raccordement du module
- Ce produit peut également se fixer sur n’importe quel support grâce à sa platine ou en rajoutant un kit de
fixation pour un rail Din (option). - Des indicateurs de fonctionnement, regroupés en face avant, sont associés aux principales fonctions du
produit pour l’aide au diagnostic.
Alimentation
- Son entrée d’alimentation continue permet de fournir en énergie à la fois le convertisseur et un équipement PoE PD (Powered Device). En cas de fonctionnement du PoE, le Mini Giga PoE++ 90W doit être alimenté entre 44 et 57VDC (54VDC nominal).
- Mini Giga PoE++ 90W peut être utilisé en tant qu’injecteur PoE. Il permet de connecter un équipement IP de type PoE PD (Powered Device) à un switch Ethernet non PoE.
Conçu pour des environnements sévères
- -40 à +75°C
Conçu pour des environnements ferroviaires
- Norme 50121-4 : Applications ferroviaires – Compatibilité électromagnétique – Partie 4 : émission et immunité des appareils de signalisation et de télécommunication
Systèmes d’alarme
- Norme EN 50130-4
