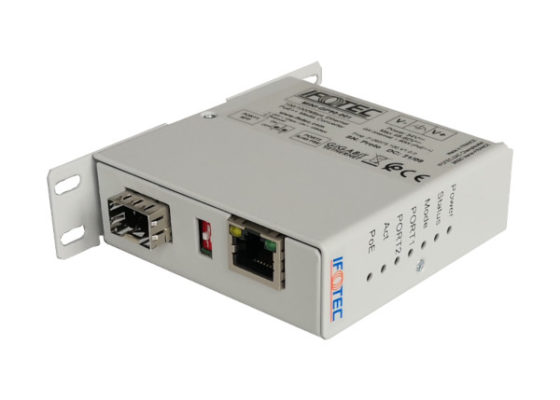

Mini Giga Ethernet / Fibre

Mini Giga est un convertisseur de média durci qui permet une transmission Gigabit Ethernet sur une fibre ou deux fibres optiques via l’insertion d’un SFP, en convertissant les signaux Ethernet du port électrique vers le port SFP et inversement.

Convertisseur de média Gigabit Ethernet compatible 100 Mbps

• 1 port RJ45, 100/1000 Mbps
• 1 port SFP 100/1000 Mbps Consultez notre large gamme de SFP .
  Le port SFP du convertisseur ajuste automatiquement son débit à 100 Mbps ou 1 Gbps en fonction des données DDMI fournies par le module SFP. Un mode de configuration forcée est également disponible via l’activation d’un interrupteur
  DIP en face avant du boîtier. Le débit est synchronisé et identique sur les ports Ethernet et SFP.

Fonctionnalités avancée

Le module Mini Giga intègre deux modes de gestion avancés configurables par l’interrupteur DIP pour garantir un fonctionnement optimal et faciliter le diagnostic des liaisons.

• FEF (Far-End Fault) : En cas d’une défaillance sur un des liens optiques.
• LFP (Link Fault Pass-Through) : En cas d’une défaillance sur d’un des liens cuivre.

Facile à installer et à utiliser

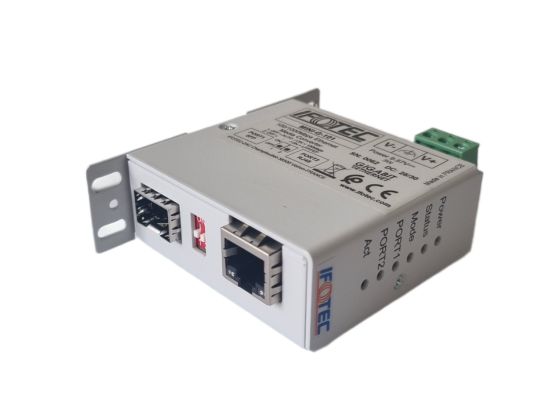

• Son boîtier miniature (67 x 62 x 23 mm) et robuste (aluminium peint) lui permet de s’intégrer dans des logements réduits
• Mini Giga peut facilement se fixer dans des ensembles électroniques (coffret équipés) destinés, par exemple, à la vidéo protection à base de caméras IP
• Le port RJ45, le port SFP et le dipswitch sont situés sur la même face pour faciliter le raccordement du module
• Le regroupement des leds de fonctionnement en face avant permet un diagnostic rapide de l’état du module
• Cet équipement est compatible avec les principaux fabricants du marché autres qu’ IFOTEC
• Mini Giga peut se fixer sur son support grâce à sa platine ou en rajoutant un kit de fixation pour rail DIN (option)
• Doté d’une alimentation élargie, le même module peut être utilisé dans des applications nécessitant par exemple une tension de 12 VDC ou bien de 48 VDC.

Alimentation

• Tension d’alimentation : 9 à 57 VDC
• Puissance max : 3 W

Conçu pour des environnements sévères

• -40 à +75°C

Conçu pour des environnements ferroviaires

• Norme 50121-4 : Applications ferroviaires – Compatibilité électromagnétique – Partie 4 : émission et immunité des appareils de signalisation et de télécommunication

Systèmes d’alarme

• Norme EN 50130-4
